Laboratorie- og in-situ-testtjenester til anlægsteknik

Enhver bærende beslutning i et anlægsprojekt hviler på en målt værdi. Laboratorie- og in-situ-prøvningsløsninger til anlægssektoren leverer disse talværdier: den jordbæreevne, der fastlægger et fundaments dimensioner, eller den trykstyrke, der tillader afforskalling af en betonkonstruktion. Uden prøvningsdata bygger projekteringen på antagelser, og afleveringen på subjektive vurderinger.

De to discipliner besvarer forskellige spørgsmål: Laboratorieprøvning karakteriserer en materialeprøve under kontrollerede, standardiserede forhold, mens in-situ-prøvning måler jordens eller konstruktionens faktiske mekaniske adfærd på stedet. NEXATEK integrerer begge metoder i ét samlet kontrolprogram, så feltmålinger og laboratoriedata beskriver det samme materiale med ensartede tekniske parametre.

Prøvning omsætter materialemæssig og geoteknisk usikkerhed til konkrete beregningsværdier. Ingen ingeniør kan vurdere en sandlejrings friktionsvinkel med det blotte øje eller fastslå, om en udstøbt beton overholder en C30/37-specifikation uden prøvning.

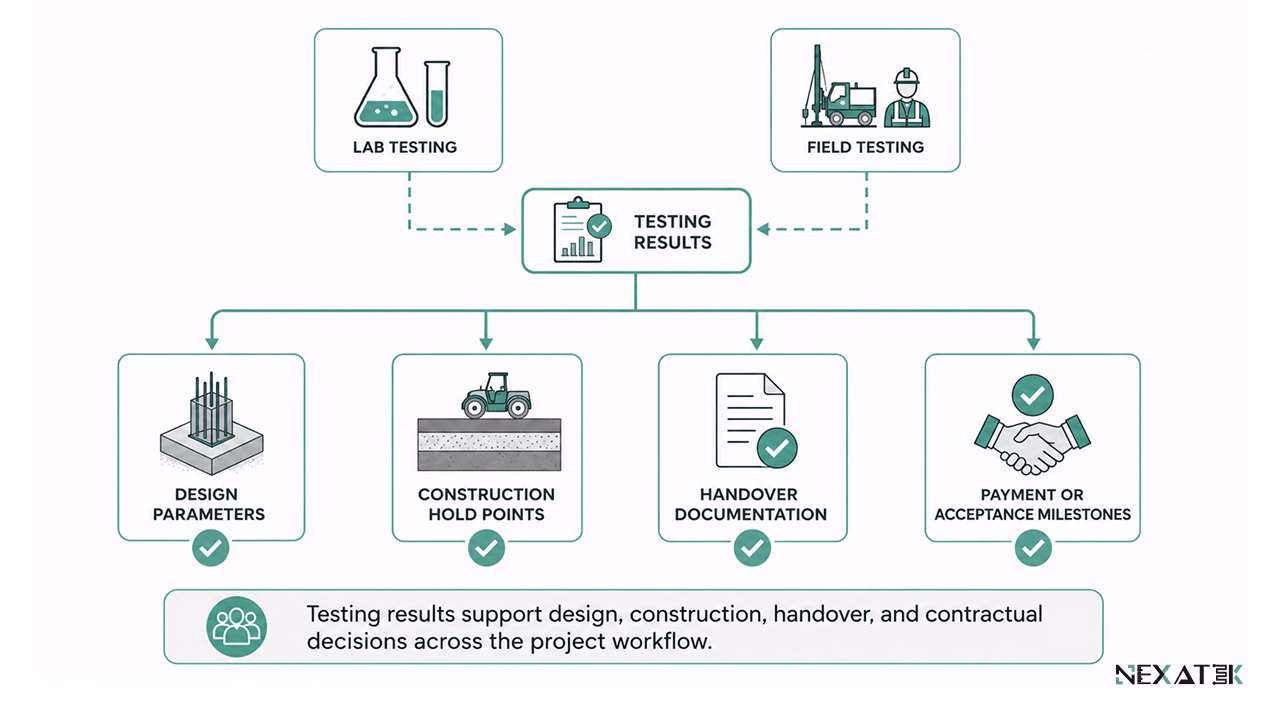

I et anlægsprojekt optræder prøvningsresultater ved faste beslutningspunkter: Projekteringen behøver jordparametre, før fundamenterne dimensioneres. Udførelsen kræver godkendte resultater, før det næste jordlag komprimeres, eller næste etape støbes. Afleveringen forudsætter dokumentation for, at det udførte arbejde overholder de specificerede materialekrav.

Hvert prøveresultat har desuden kontraktlig vægt: En underkendt komprimeringskontrol standser opfyldningsarbejdet, indtil laget er ombearbejdet, mens en godkendt trykprøvning kan frigive en betalingsmilepæl.

Laboratorieprøvning undersøger materialeprøver under kontrollerede, reproducerbare forhold. Prøverne transporteres fra byggepladsen eller blandeværket til et akkrediteret laboratorium, hvor kalibreret udstyr påfører definerede laster og eksponeringsforhold. Formålet er kontrol: Den samme procedure udført på det samme materiale giver sammenlignelige tal, uafhængigt af vejrforholdene på pladsen.

Laboratorieprøvning af anlægsmaterialer omfatter primært fire områder: klassifikation, styrke, deformationsegenskaber og holdbarhed.

Fire materialegrupper udgør størstedelen af laboratoriearbejdet i anlægsprojekter:

• Jord: kornstørrelsesfordeling, Atterberg-grænser (plasticitetsgrænser), Proctor-komprimering, forskydningsstyrke og konsolideringsegenskaber
• Beton: bearbejdelighed for den friske beton (sætmål, luftindhold), tryk- og trækstyrke, densitet og vandtæthed
• Asfalt: bindemiddelindhold, Marshall-stabilitet samt volumetriske egenskaber for komprimerede prøvelegemer
• Tilslagsmaterialer: kornkurve, modstandsdygtighed over for slid og knusning, kornform samt vandabsorption

Cement og armeringsstål indgår sjældnere i den faste rutine, som oftest ved kontrol i forbindelse med leverandørskift.

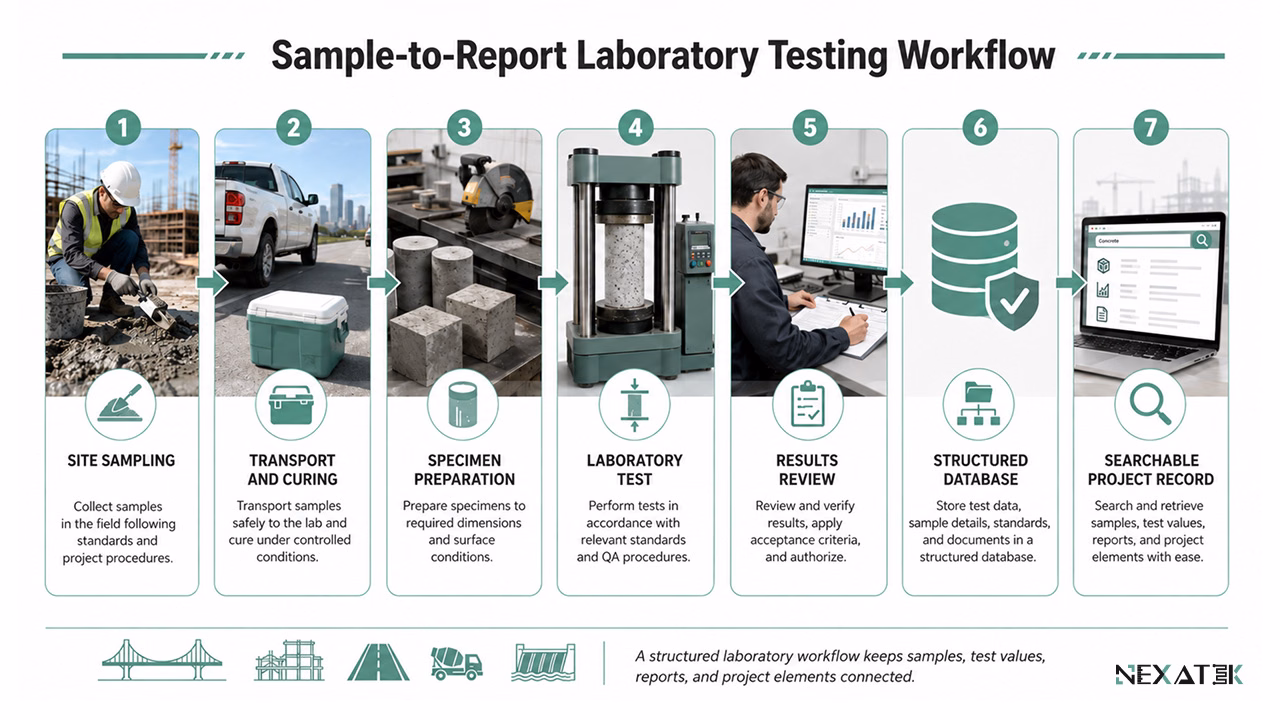

Tekniske prøvningsforløb følger en fast kæde: prøveudtagning på pladsen, transport og hærdning, prøveforberedelse, udførelse af prøven og udarbejdelse af prøvningsrapport. Prøveterninger støbt under en udstøbning hærder i vandbad ved 20 °C og trykprøves efter 7 og 28 døgn, hvorefter styrken rapporteres i MPa sammen med densitet og hærdningshistorik.

Rapporterne bevarer kun deres værdi, såfremt de forbliver søgbare. Et anlægsprojekt, der arkiverer 4.000 prøvningsrapporter som indscannede PDF-filer, kan ikke hurtigt besvare simple spørgsmål, såsom hvilke delafsnit der krævede omkomprimering. Struktureret datalagring i en skræddersyet materialedatabase sikrer, at alle resultater forbliver søgbare efter bygningsdel, dato og materialeparti.

In-situ-prøvning måler jordens eller konstruktionens mekaniske adfærd direkte på stedet uden udtagning af prøvelegemer. Metoden er påkrævet, når de ønskede egenskaber afhænger af spændingstilstande eller lejringsforhold, som en prøveudtagning uvægerligt ville ødelægge. Løstlejret sand under vandspejlet skifter for eksempel lejringstæthed i samme øjeblik, prøvetageren berører det. In-situ-prøvning aflæser sådanne materialer direkte på stedet med naturligt spændingsniveau og poretryk intakt.

Feltprøvningsmetoder på infrastrukturanlæg omfatter typisk:

• Standard Penetration Tests (SPT) og Cone Penetration Tests (CPT / tryksondring) til kortlægning af lagdelte jordprofiler
• Pladebelastningsforsøg til kontrol af bæreevne og deformationsmoduler på råjordsplanier og arbejdskranplatforme

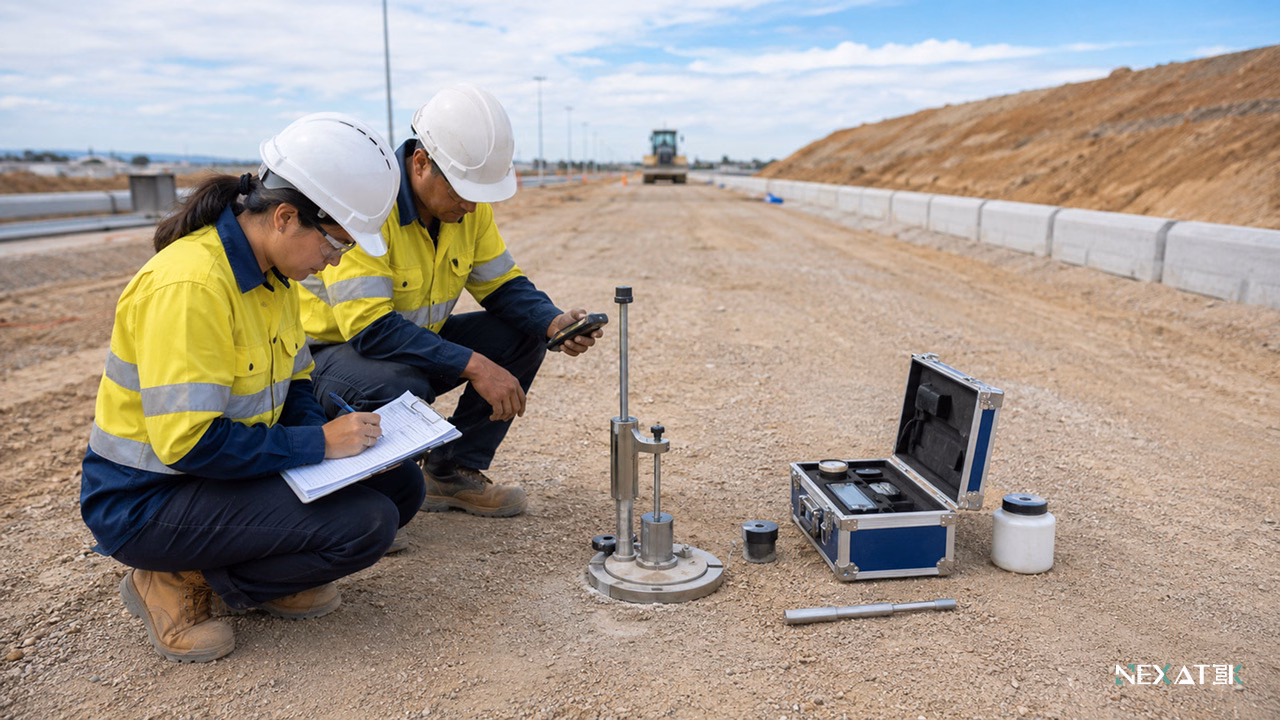

• Felt-densitetsmålinger, såsom sandvolumenmetoden eller isotopsonder, til kontrol af jordkomprimering
• Rebound-hammer (Schmidt-hammer) og ultralydsmålinger til ikke-destruktiv kontrol af hærdnet beton
• Statiske og dynamiske prøvebelastninger på funderingspæle

Feltmetodernes styrke er hastighed: En bæltekørende CPT-rig logger spidsmodstand for hver 2 cm og kan gennemføre 100 boremeters tryksondring på en enkelt arbejdsdag.

In-situ-prøvning registrerer materialeadfærd direkte på byggepladsen, hvor spændinger, fugtforhold og lejringsforhold er bevaret.

Visse materialeegenskaber kan slet ikke bestemmes i et laboratorium: Komprimeringsgraden af et indbygget jordlag eksisterer udelukkende i selve laget, og i groft grusmateriale er det praktisk umuligt at udtage intakte, uforstyrrede prøver. Verifikation kræver ligeledes feltundersøgelser: Det reelle last-sætningsforhold for en udført borepæl kan kun dokumenteres direkte på den etablerede konstruktion.

Tidsplanen på byggepladsen er en anden drivkraft: En komprimeringskontrol i felten foreligger inden for en time, hvorimod laboratorieforløbet kan tage dage. Hvis et råjordssjak udlægger 5.000 m³ fyld om dagen, er det fremdriftshastigheden, der dikterer prøvningsmetoden.

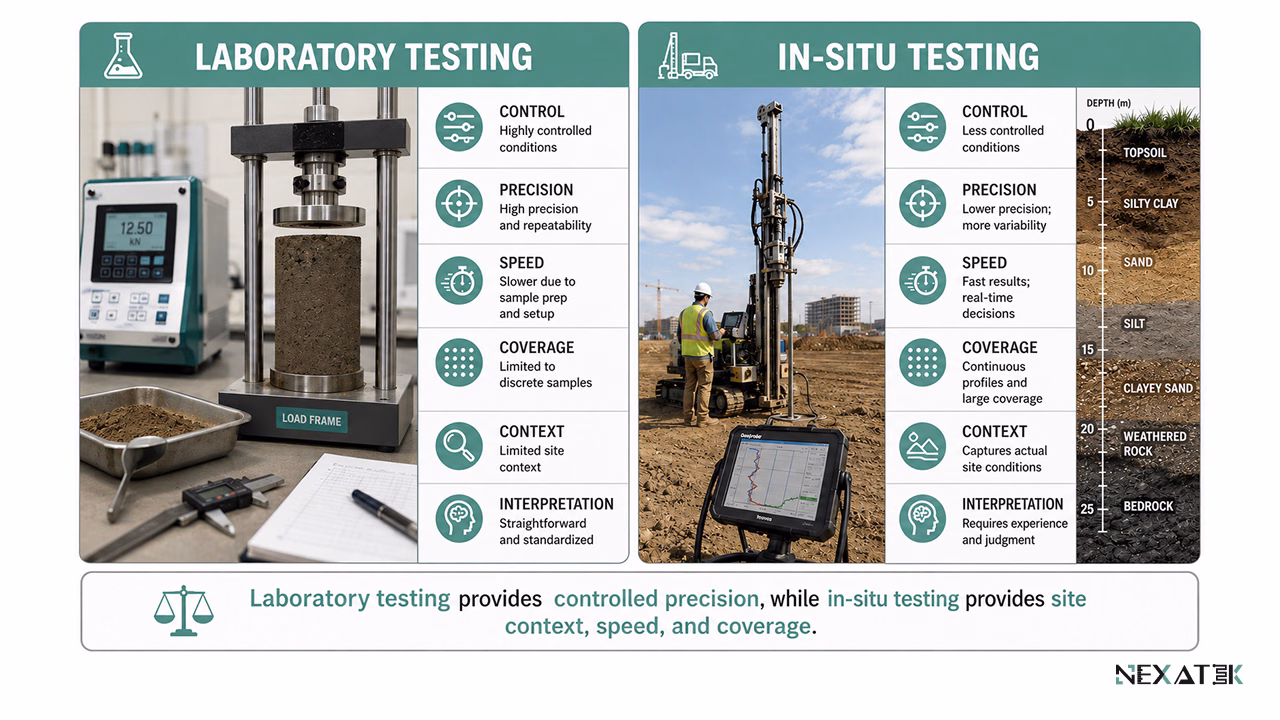

Den grundlæggende forskel er laboratoriekontrol over for feltmæssig kontekst: Laboratoriet fastlåser randbetingelserne og isolerer en enkelt parameter ad gangen. Feltet tilbyder virkelighedens rammer, men uden laboratoriemæssig afgrænsning. Begge tilgange tjener til at evaluere materialets ydeevne, men adskiller sig ved, hvor målingen foretages.

Dataindsamlingen varierer også i omfang og tempo: Et treaksialforsøg analyserer en prøve på 100 mm i detaljer over flere dage. En CPT-sondring profilerer 30 meter jordlag på en time, men måler jordens mekaniske egenskaber indirekte gennem penetrationsmodstande.

Laboratorieprøvning giver høj reproducerbarhed og parameterpræcision. Resultaterne beskriver dog kun den udtagne prøve og ikke nødvendigvis hele formationen, og forstyrrelser under prøveudtagningen kan forskyde de målte værdier. Dertil medfører transport og laboratoriehærdning en vis tidsmæssig forsinkelse.

In-situ-prøvning giver hastighed og stor geografisk dækning. Mange punkter kan testes omkostningseffektivt, hvilket afdækker geoteknisk variation, som få laboratorieprøver ville overse. Svagheden ligger i datafortolkningen: De fleste feltmålinger omregnes til beregningsparametre via empiriske korrelationer, hvor udstyrets tilstand og operatørens praksis kan påvirke tallene.

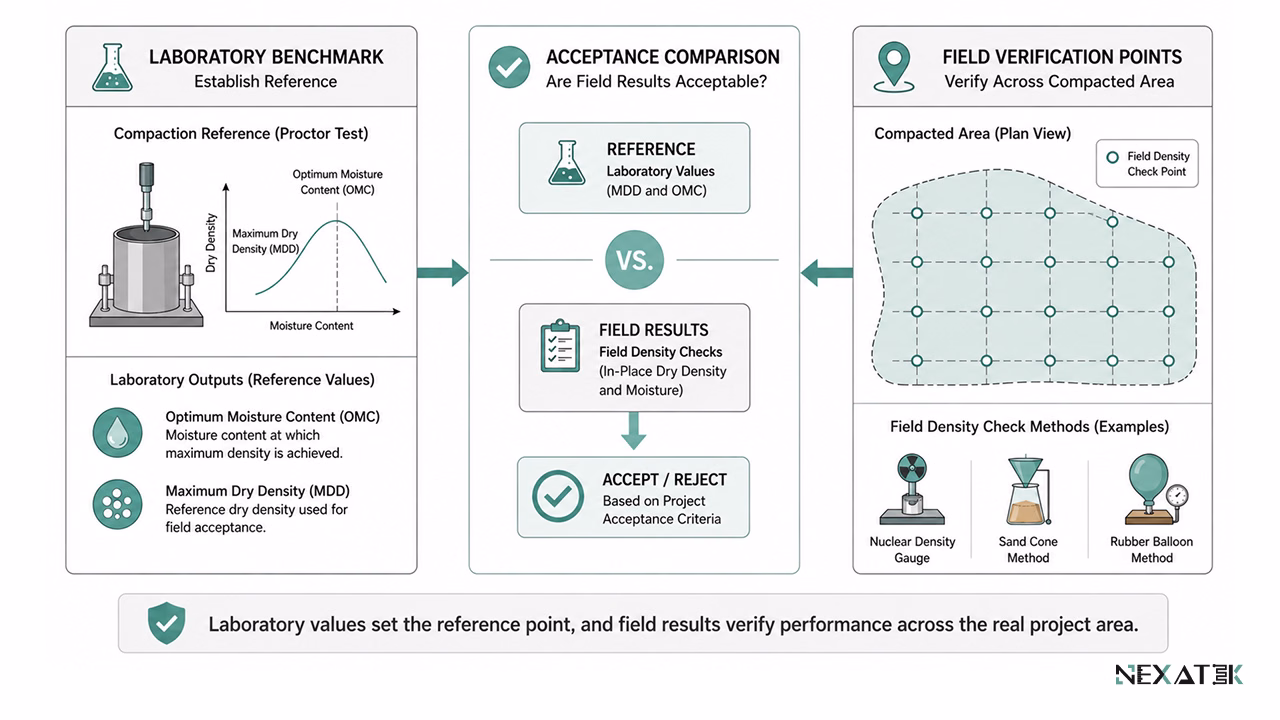

I praksis kalibrerer de to prøvningsformer hinanden. Komprimeringskontrol i råjordsarbejdet udgør standardeksemplet: En laboratoriebaseret Proctor-prøve fastlægger reference-tørdensiteten, hvorefter in-situ-målinger kontrollerer hvert udlagt lag mod et krav om f.eks. 95 eller 100 procent af denne værdi. Hverken laboratorie- eller feltprøven har faglig værdi alene.

Beton følger samme princip: Trykprøvning af støbte terninger forankrer den formelle godkendelsesbeslutning, mens målinger med Schmidt-hammer kortlægger den relative ensartethed hen over bygværket og udpeger de zoner, hvor der bør udtages borekerner til verifikation. NEXATEK opbygger geotekniske kontrolprogrammer omkring sådanne koblinger: Laboratoriet definerer referencen, og feltmålingerne verificerer den i stor skala.

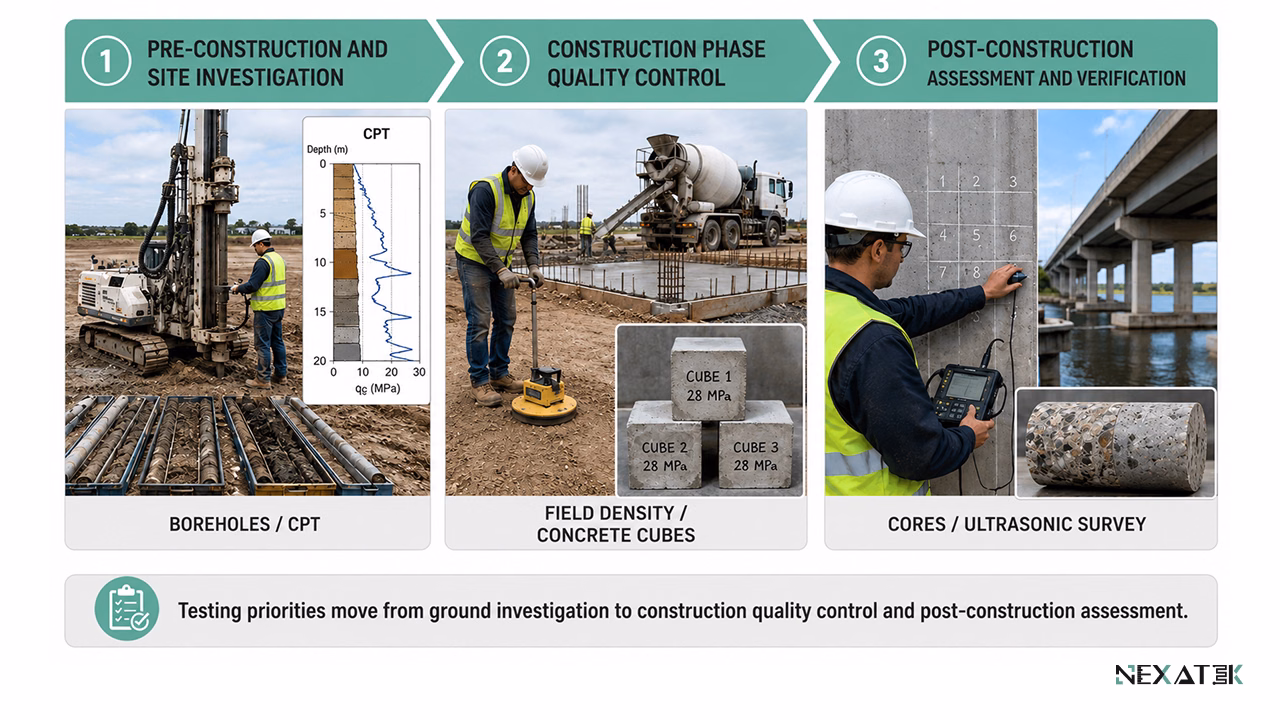

Et kontrolprogram ændrer fokus gennem projektets livscyklus. Laboratorie- og in-situ-prøvninger besvarer specifikke spørgsmål i hver enkelt fase.

Bore- og geotekniske forundersøgelser kombinerer in-situ-sonderinger med laboratorieprøvning af de ophentede jordprøver. Et typisk program omfatter geotekniske boringer med SPT-forsøg for hver 1,5 meter, suppleret med mellemliggende CPT-tryksondringer. Udvalgte prøver sendes til laboratoriet til kornkurvebestemmelse, klassifikation og styrkeprøvning. Resultatet danner den geotekniske model med de karakteristiske parametre, som funderingsprojekteringen forudsætter.

Undersøgelsesfejl i denne fase har store økonomiske konsekvenser: En overset blødbundslinse på 2 meters tykkelse kan udmønte sig i langvarige, utilsigtede sætninger i driftsfasen.

Kvalitetskontrollen i byggefasen styres af prøvningsfrekvenser koblet til produktionstakten. Typiske krav er én felt-densitetsmåling pr. 500 m³ indbygget råjord og ét sæt prøveterninger pr. 50 m³ udstøbt beton. Resultaterne styrer projektets kontrolpunkter (hold points); en manglende prøvning standser det efterfølgende arbejde lige så effektivt som et kasseret resultat.

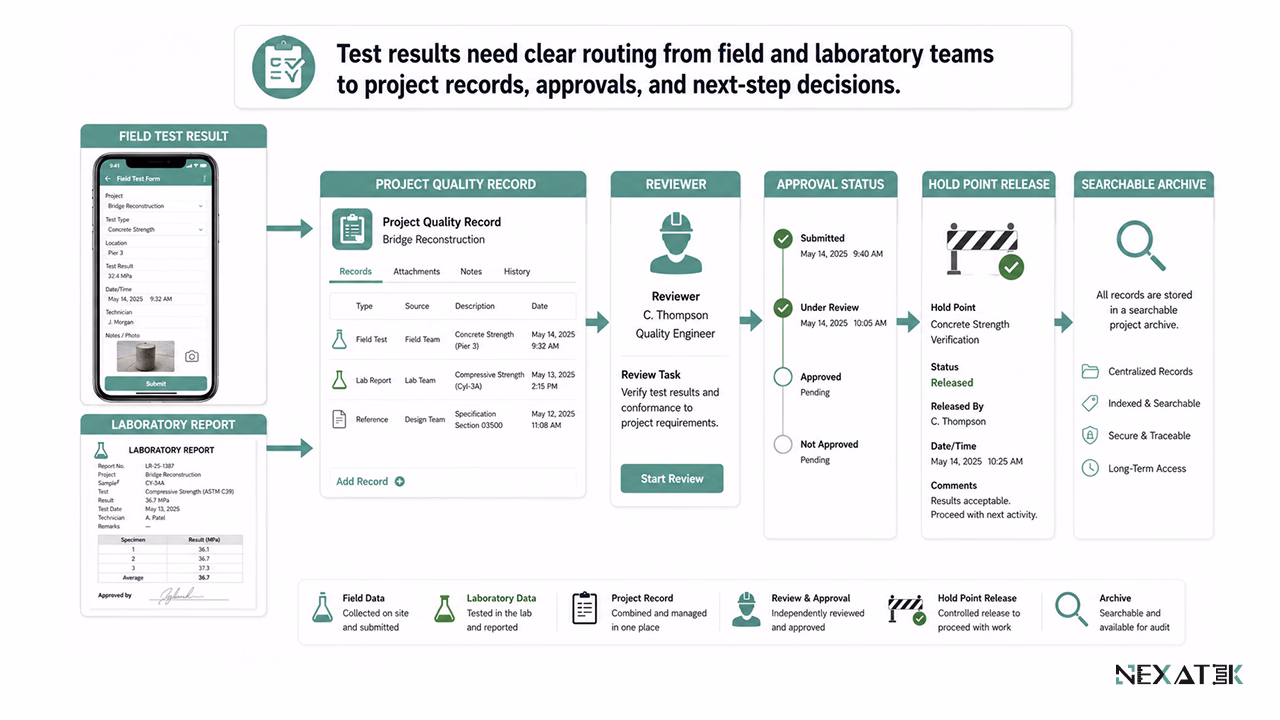

Rapporteringshastigheden er næsten lige så vigtig som selve målingen. Kvalitetsopfølgning i byggeriet opsamler i stigende grad feltresultater via skræddersyede mobile apps til dataindsamling, så et måleresultat udført kl. 09:40 er tilgængeligt for tilsynet, inden det næste lag udlægges.

Efter aflevering overgår prøvningsarbejdet til diagnostik. Borekerner udtaget fra et 40 år gammelt brodæk sendes til laboratoriet for måling af trykstyrke og kloridindtrængningsprofiler, mens ultralydsmålinger kortlægger indre delamineringer og hulrum i felten. Det samlede billede afgør valget mellem lokal betonreparation eller fortsat overvågning.

Uforudsete skadesbilleder kræver mere end standardiserede procedurer: At klarlægge årsagen til en uventet sætning eller et tilbagevendende revnemønster er lige så meget anvendt ingeniørforskning som prøvningsteknik. Svigtmekanismen skal identificeres metodisk, før det rette prøveprogram kan fastlægges.

Prøvningsdata anvendes forskelligt på tværs af byggeriets værdikæde, og prøvningsydelser skaber først reel værdi, når formaterne passer direkte ind i de faglige modtagersystemer.

Producenter af beton og asfalt anvender prøvning som løbende proceskontrol. Et betonværk kontrollerer ferske betonegenskaber dagligt og følger udviklingen i 28-døgns trykstyrke over tid. Hvis middelværdien udviser en faldende tendens, justeres blanderecepten, før der opstår afvisninger på byggepladsen – hvilket gør prøvningsdata til et aktivt varslingsværktøj.

Entreprenører udfører prøvninger for at frigive kontrolpunkter og dokumentere kvaliteten over for bygherren. Hverdagen følger en fast rytme: in-situ-målinger under indbygningen, efterfulgt af laboratorieprøver, hvis certifikater knyttes direkte til den pågældende bygningsdel.

Distributionen af disse data er i høj grad en opgave inden for arbejdsflowoptimering. Et godkendt resultat, der bliver liggende ulæst i en indbakke, forsinker produktionen på byggepladsen lige så meget som en langsom laboratorieproces.

Rådgivere befinder sig i begge ender af dataflowet: Under projekteringen fastlægger de kontrolomfanget og omsætter måleresultater til dimensionerende parametre; under fagtilsynet gransker de entreprenørens kontrolrapporter mod udbudsspecifikationerne. NEXATEK bistår rådgivere med anlægstekniske prøvningsprogrammer, hvor leverablerne leveres i de formater, som granskningsprocesser og tilsynsnotater forudsætter.
